對(duì)于低壓電機(jī)，影響繞組絕緣壽命的主要因素是機(jī)械應(yīng)力、發(fā)熱及短時(shí)過(guò)電流作用。而對(duì)于高壓電機(jī)，影響其繞組絕緣壽命的主要原因，除上述因素外，另外一個(gè)更主要的因素就是局部放電。

對(duì)于6kV及以上電壓等級(jí)的高壓電機(jī)定子繞圈，電機(jī)運(yùn)行時(shí)，絕緣內(nèi)部及表面都可能發(fā)生局部放電。據(jù)不完全統(tǒng)計(jì)，電機(jī)損壞事故接近50%是由于定子繞組絕緣損壞引起，而繞組絕緣的損壞很多是局部放電造成。因而，電機(jī)中局部放電的測(cè)量與防治，己被各電機(jī)制造廠家和電機(jī)使用客戶所重視，局部放電的測(cè)試，已逐漸用于電機(jī)絕緣質(zhì)量的控制和運(yùn)行可靠性判定。

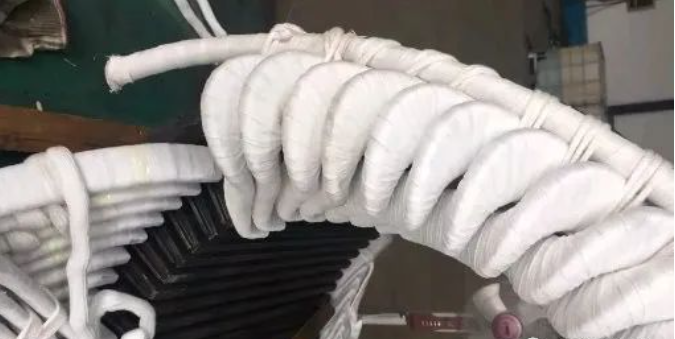

高壓電機(jī)繞組故障在電機(jī)正常運(yùn)行時(shí)發(fā)生較少，大多是在電機(jī)啟制動(dòng)頻繁、過(guò)載以及起制動(dòng)瞬間過(guò)壓、過(guò)流時(shí)發(fā)生較多。故障部位多數(shù)發(fā)生在繞組的匝間、線圈引線（與引線直接連接的圈）、端部槽口以及端部線圈與端箍之間。

該問(wèn)題發(fā)生在鐵芯槽內(nèi)，主要是指同一槽內(nèi)有兩相的線圈；可能的問(wèn)題包括層間墊條材質(zhì)不好，厚度較?。粚娱g墊付條墊偏，尺寸不合適，如太窄、長(zhǎng)度不夠；線圈松動(dòng)使層間墊條磨損等。

該問(wèn)題可能發(fā)生的線圈制造環(huán)節(jié)，也可能發(fā)生的電機(jī)使用環(huán)節(jié)，導(dǎo)致該問(wèn)題，可能是由于線圈松動(dòng)使層間墊條磨損、線圈制作過(guò)程中匝間絕緣遭受損失、匝間絕緣厚度不夠或結(jié)構(gòu)不合理等不適宜問(wèn)題。對(duì)于高壓電機(jī)，電磁線本身的質(zhì)量問(wèn)題，操作過(guò)程中如繞線、成型等過(guò)程對(duì)電磁線造成損傷，是一個(gè)不容忽略的問(wèn)題。

如果電機(jī)長(zhǎng)期過(guò)載，很容易引起絕緣老化變質(zhì)引起絕緣對(duì)地?fù)舸?/span>過(guò)電壓運(yùn)行時(shí)導(dǎo)致電機(jī)繞組發(fā)熱擊穿絕緣；對(duì)于同步電動(dòng)機(jī)，突然斷開(kāi)勵(lì)磁線圈時(shí)，會(huì)由于產(chǎn)生高電壓擊穿線圈的對(duì)地絕緣；電動(dòng)運(yùn)行環(huán)境惡劣時(shí)，由于導(dǎo)電粉塵使爬電距離縮小，產(chǎn)生對(duì)地?fù)舸┗?/span>閃絡(luò)；電機(jī)鐵芯通風(fēng)道墊片，齒壓板開(kāi)焊或鉚釘松弛，鐵心疊壓不緊，齒部顫動(dòng)以及彎曲等問(wèn)題磨損線圈絕緣；遭受機(jī)械力和電磁力后的絕緣產(chǎn)生裂紋或遭受損傷等。

除電機(jī)使用過(guò)程存在的問(wèn)題外，制造過(guò)程因?yàn)椴僮鞑划?dāng)也會(huì)導(dǎo)致類(lèi)似問(wèn)題的發(fā)生，比如鐵芯槽不光滑、槽內(nèi)有鐵屑等導(dǎo)電機(jī)物、嵌線過(guò)程由于線圈成型效果不好導(dǎo)致的硬性歸位損傷等，都會(huì)在電機(jī)運(yùn)行過(guò)程中表現(xiàn)出來(lái)。

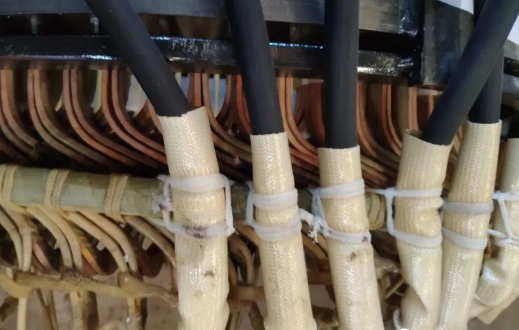

導(dǎo)致該問(wèn)題的原因可能是外力損傷，也可能是焊接因素。電機(jī)線圈端部因遭受機(jī)械力和電磁力而顫動(dòng)，使導(dǎo)線焊接點(diǎn)開(kāi)焊；焊接工藝不當(dāng)，焊接點(diǎn)過(guò)熱造成開(kāi)焊；導(dǎo)線材質(zhì)不好，有夾層、脫皮等缺陷。

對(duì)于繞組的焊接問(wèn)題，不同的廠家都采取了必要的措施，特別是中頻焊接的應(yīng)用，對(duì)于大規(guī)格電機(jī)的繞組質(zhì)量控制起到了至關(guān)重要的作用；不少的設(shè)備廠家也通過(guò)比較前沿的研究，解決電機(jī)紅旗組的焊接質(zhì)量問(wèn)題。

這是高壓電機(jī)非常容易出的問(wèn)題，導(dǎo)致該問(wèn)題的原因包括：由于采用熱固性環(huán)氧粉云母帶結(jié)構(gòu)，熱膨脹小，使線圈與槽壁間隙過(guò)大；槽楔松動(dòng)、線圈外形尺寸公差不當(dāng)、防暈措施失效和環(huán)境因素導(dǎo)致絕緣粘滿油垢、粉塵等。

在繞組故障高壓電機(jī)的拆解過(guò)程可以發(fā)現(xiàn)，不少的電機(jī)防護(hù)等級(jí)選型與實(shí)際的運(yùn)行環(huán)境不匹配，特別是運(yùn)行環(huán)境中有導(dǎo)電粉塵的情況對(duì)電機(jī)繞組的影響特別大。

電機(jī)受潮、絕緣表面粘滿油泥、粉塵，絕緣老化會(huì)導(dǎo)致電機(jī)泄漏電流增大。線圈遭受損傷，使絕緣內(nèi)部產(chǎn)生較多氣隙，絕緣受潮、老化會(huì)導(dǎo)致電機(jī)介質(zhì)損耗增加。繞組端箍部位因振動(dòng)、線圈松動(dòng)等問(wèn)題發(fā)生磨損擊穿。采用磁性槽楔的電機(jī)因?yàn)椴坌ú牧稀⒊叽缗浜霞把b配工藝等問(wèn)題導(dǎo)致槽楔脫落等。
